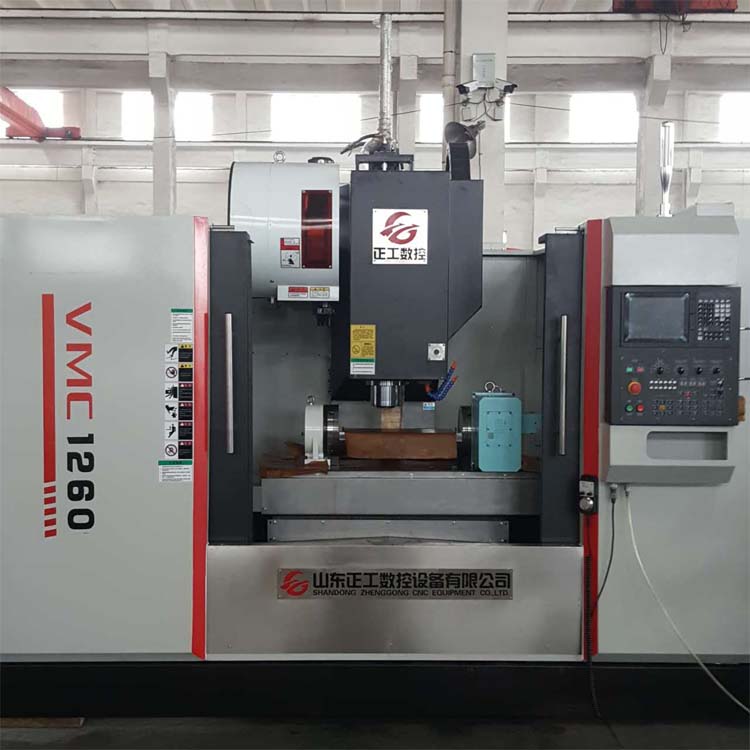

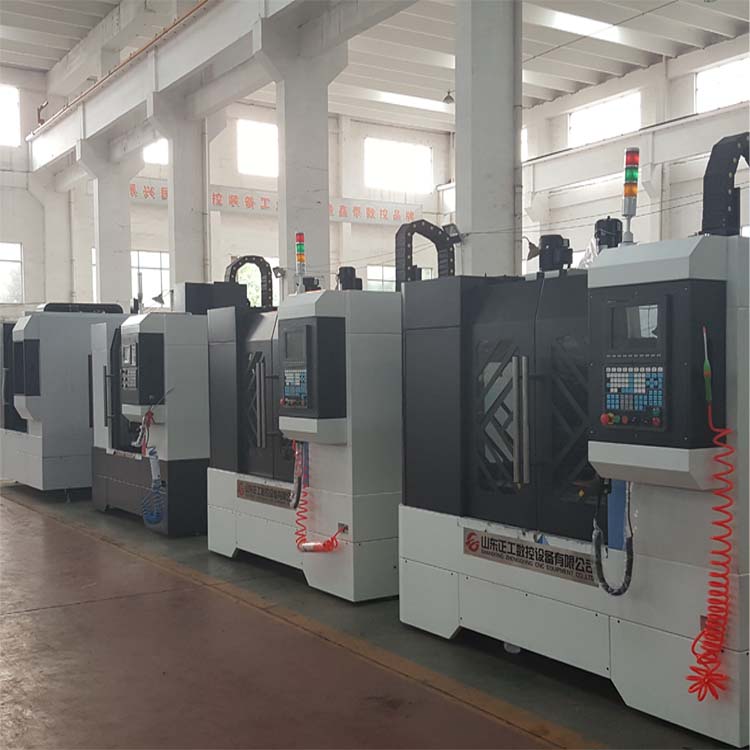

VMC1260四軸加工中心
時間:2017-09-28 來源:山東正工數控設備有限公司
VMC1260四軸加工中心主要結構及特點：
★ 該型號加工中心屬于大型數控加工中心，床身鑄件選用HT-300灰土鑄鐵材質，具有強度高，耐磨性好等優勢，主要部件采用有限元優化分析，鑄件金相組織穩定，經過嚴格的時效、噴砂、回火等工藝處理，保證了機床長期使用的精度和穩定性。
★ 機身底座加長加寬、滑塊、工作臺、立柱、主軸箱等主要基礎件均采用高剛性鑄鐵結構，金相組織穩定，其內部結構合理科學的布局了加強筋，保證了高剛性和抗彎減震性能。
★ 機床立柱采用“人”字形跨式結構，經三維變徑優化處理，大大減輕了機床強力切削時的震動。
★ 配以高速高剛性主軸單元結合伺服主軸電機以及X/Y/Z采用大扭矩伺服電機，保證了機床的加工性能。
★ X/Y/Z均采用臺灣品牌高精度高強度滾珠絲杠配合日本NSK軸承與高精密進口鎖緊，保證了機床精度。
★ X/Y/Z三向?qū)к壘b配臺灣原裝上銀滾柱直線導軌。寬度為45毫米，Z軸滑塊加寬加大，不僅保證了加工中心速度與精度，同時大大提高了設備的剛性。
VMC1260加工中心技術參數：
機型 | 規格 | VMC1260 |
X坐標行程 | mm | 1200 |
Y坐標行程 | mm | 600 |
Z坐標行程 | mm | 600 |
工作臺規格 （長） | mm | 1400 |
工作臺規格 （寬） | mm | 600 |
工作臺最大載重 | kg | 1000 |
主軸中心至立柱導軌面 | mm | 650 |
主軸端面至工作臺平面 | mm | 140-840 |
X、Y、Z切削進給量 | mm/min | 1-6000 |
X、Y、Z快速移動速度 | m/min | 24/36 |
主軸轉速范圍 | r/min | 50-8000 |
主軸錐孔 |
| BT40/50 |
主軸電機功率 | kw | 11/15 |
工作臺T型槽/槽寬/槽距 | mm | 5/18/120 |
定位精度 | mm | 300±0.005 |
重復定位精度 | mm | 300±0.003 |
機床輪廓 長/寬 | m | 3.4/2.4 |
機床重量 | T | 8.8 |
第四軸技術參數：
分度盤直徑 | Φ250MM |
中心高 | 250MM |
通孔直徑 | Φ80MMH7 |
T型槽 | 14 |
齒輪比 | 1:90 |
分割單位（度） | 0.001° |
每分鐘轉速 | 22.2 |
剎車扭矩（油壓） | 92NM |
分割精度 | 15" |
重復精度（單向） | 4″ |
第四軸尺寸可根據客戶要求選配
VMC1260四軸加工中心標準配置：
★ 標配系統：臺灣新代21MA系統，絕對值編碼器，支持四軸聯動
★ 主軸：臺灣原裝羅翌品牌 具有高剛性、高精密、高速主軸單元
★ 絲桿：臺灣銀泰高精度直徑40精密3級滾珠絲杠。
★ 軸承：日本NSK高精密滾柱絲杠專用軸承
★ 刀庫：臺灣原裝北距品牌，或臺灣岡田品牌（24把機械手）
★ 打刀缸：臺灣尚品
★ 絲杠螺母：臺灣原裝品牌高精密鎖緊螺母
VMC1260四軸加工中心可選配部件：
數控系統：北京凱恩帝，廣速，華中，日本三菱、日本FANUC（發那科）、德國西門子等。
刀庫：圓盤（機械手）刀庫 斗笠式刀庫
