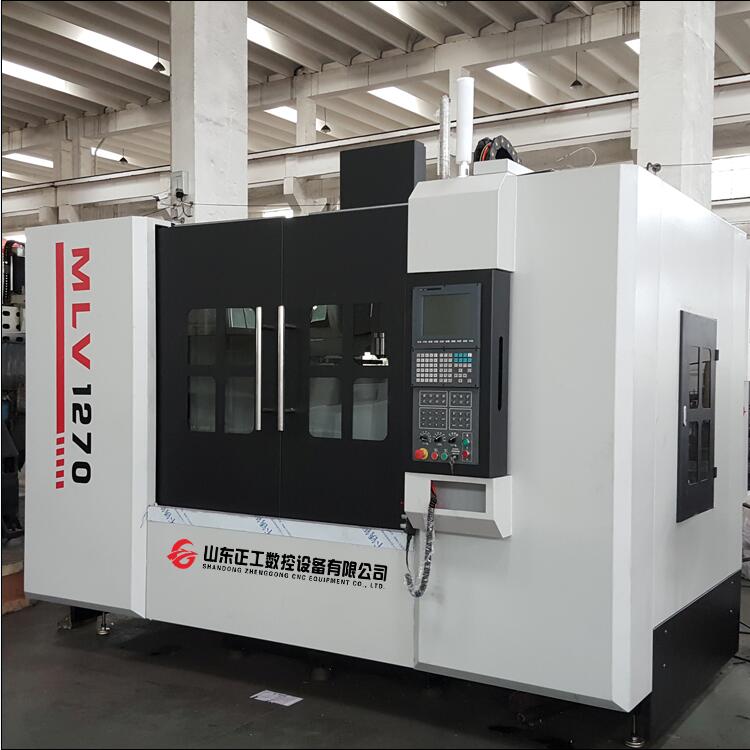

VMC1270數控加工中心
時間:2017-09-23 來源:山東正工數控設備有限公司
VMC1270數控加工中心屬于大型數控加工中心，該型號數控加工中心Y向設計為四道導軌，包括兩道輔助導軌，即保證了機床的加工精度同時也保證了機床的高剛性，最適合強力重切削。在各類機械加工行業中能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件的一次裝夾同時完成鉆、銑、鏜、擴、鉸等多工序的加工。在裝配了第四軸數控分度頭或者回轉工作臺后，可以加工回轉體上的螺旋槽等更復雜工序零件的加工。
VMC1270數控加工中心技術參數：
X、Y、Z坐標行程 | 1200mm*700mm*700mm |
工作臺規格（長×寬） | 1400×700mm |
工作臺最大載重 | 1200kg |
主軸中心線到立柱正面導軌距離 | 775mm |
主軸端面至工作臺上平面距離 | 120～720mm |
X、Y、Z切削進給量 | 1～6000 mm/min |
X、Y快速進給速度 | 24m/min |
Z快速進給速度 | 22m/min |
主軸轉速范圍 | 50～8000r/min |
主軸錐孔 | BT40/BT50 |
主軸電機 | 15KW |
工作臺T型槽（槽數×槽寬×槽距） | 5/18/140mm |
重復定位精度 | 300±0.003mm |
定位精度 | 300±0.005mm |
數控系統 | 標配為臺灣新代系統 |
使用源氣壓力 | 0.6-0.8MPa |
機床輪廓尺寸（L×W×H） | 3550x2450x2700mm |
機床重量 | 9500kg |
VMC1270數控加工中心標準配置：
臺灣新代總線系統（高速高精、并支持四軸聯動）
1.臺灣原裝羅翌品牌主軸（皮帶式傳動）
2.臺灣原裝絲桿 （C3級）
3. Y軸四條線性導軌，包含有兩條輔助線軌導軌,加裝了八個加強型滑座，機床整體剛性大大增強。
X軸裝配了兩條滾柱重載線軌，裝配了六個滑座。
Z軸裝配了兩條滾柱重載線軌，裝配了四個滑座。
4.可選配硬軌：Y向?yàn)?軌，滑動面進行了專業貼塑工藝處理（硬度55°以上）
5.整機軸承均選裝德國FAG/日本NSK品牌 （P4級）
6.臺灣原裝北距品牌圓盤刀庫，具有高速換刀優勢 （容量24T）
7.電器箱加裝了品牌冷熱交換器，更有利于降溫
8.自動潤滑系統
9.冷卻水泵
11.XYZ三軸護罩
12.工件冷卻兩水一氣
13.三色警示燈
14.地基螺絲及墊塊
15.操作機維護使用手冊
16.RS232、CF卡與USB接口
17. 立體封閉式防護
我公司VMC1270數控加工中心可根據客戶加工要求專業進行定制設計開發，并可依據客戶的工件加工要求進行高性能系統的選配，讓客戶真正實現高性能，高性價比數控加工中心機床的選購加工。
山東正工數控設備有限公司的數控加工中心機床銷售全國各地，特別是暢銷于江浙地區較為集中的汽車零部件加工企業。其性能和價格得到了客戶的高度認可。歡迎有需求的客戶來公司實地考察！
