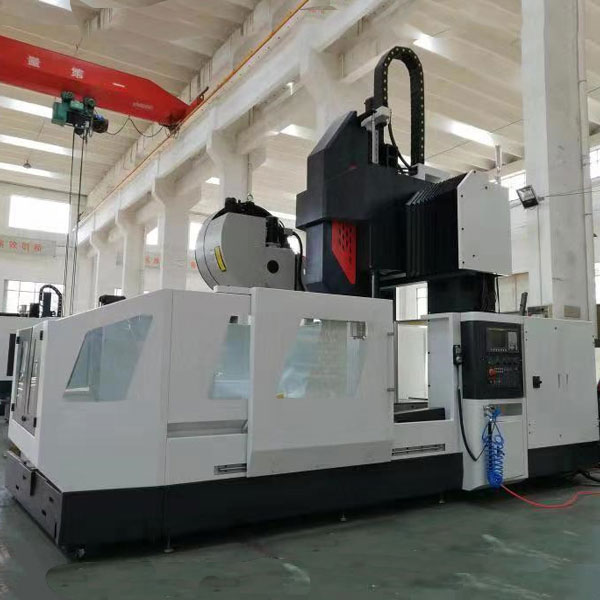

XK2516數控龍門機床主要結構
數控龍門通常稱為龍門，數控龍門有定梁式數控龍門（橫梁固定、工作臺移動/轉動），動梁式數控龍門（橫梁上下移動、工作臺前后移動）動柱式數控龍門（工作臺固定，龍門架移動），天車式數控龍門（工作臺固定，橫梁移動）也有以上復合形式的多類數控龍門加工中心。由于結構形式不同其加工的特性、能力、針對的產品加工用途也不完全一樣。

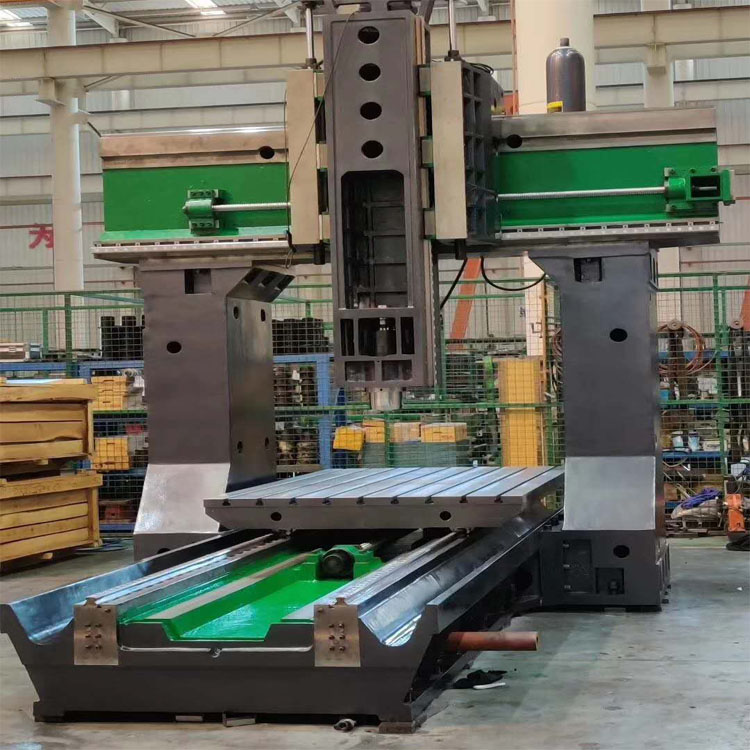

龍門加工中心的工作臺大都是長方形的。工作臺、床身、立柱、橫梁和滑枕等大鑄件采用整體式鑄鐵，鑄件內腔系蜂巢式復合排列結構，設計先進，均經時效及二次回火處理，消除了殘留內應力使材質穩定，確保工件加工精度的穩定及機床壽命
數控龍門機床的X/Y/Z三軸均采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌，Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理。
數控龍門標準配置
常規選用日本發那科系統臺灣絲杠 日本NSK軸承 臺灣增壓缸 臺灣鎖緊螺母等。
選配系統部件
臺灣新代系統配日本安川電機
我公司可根據客戶產品加工要求量身定制各種規格行程的數控龍門機床。
XK2516數控龍門機床主要技術參數：
XK2516數控龍門 | 規 格 |
X、Y、Z坐標行程 | 2600 mm*1800mm*800mm |
兩立柱之間最大寬度 | 1600 mm |
主軸端面至工作臺上平面距離 | 150～950mm |
X、Y、Z切削進給量 | 0～5000 mm/min |
工作臺規格（長*寬） | 2600 mm*1200mm |
工作臺最大載重 | 8000kg |
工作臺T型槽（槽數×槽寬×槽距） | 7mm*22mm*170mm |
X、Y快速進給速度 | 16m/min、16m/min |
Z快速進給速度 | 10m/min |
主軸轉速范圍 | 50-6000 r/min |
主軸錐孔 | BT50-150 |
圓盤式/鏈式刀庫（數控龍門銑床不含刀庫） | BT50-24T/32T |
刀具直徑 | 空刀Φ250 滿刀Φ125 |
刀具長度 | 400mm |
刀具重量 | 16kg |
刀庫形式 | 圓盤式/鏈式 |
主軸電機 | βil30/6000kW |
X、Y、Z伺服電機 | βilS30/2000kW |
重復定位精度 | 500mm/+ 0.005mm |
定位精度 | 500mm/+0.0075mm |
數控系統 | FANUC/西門子/三菱/新代 雙速減速機1：3 |
使用源氣壓力 | 0.8 MPa |
電器容量 | 36kW |
機床輪廓尺寸（L*W*H） | 7800 mm*4000 mm*4500mm |
機床重量 | 27000 kg |
