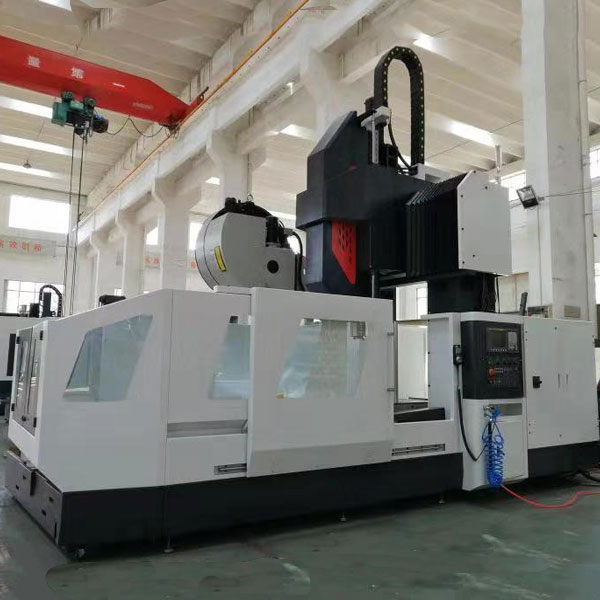

XK1610龍門加工中心主要技術參數包含哪些
發表時間:2020-07-28 15:44:36  |  點擊率:556

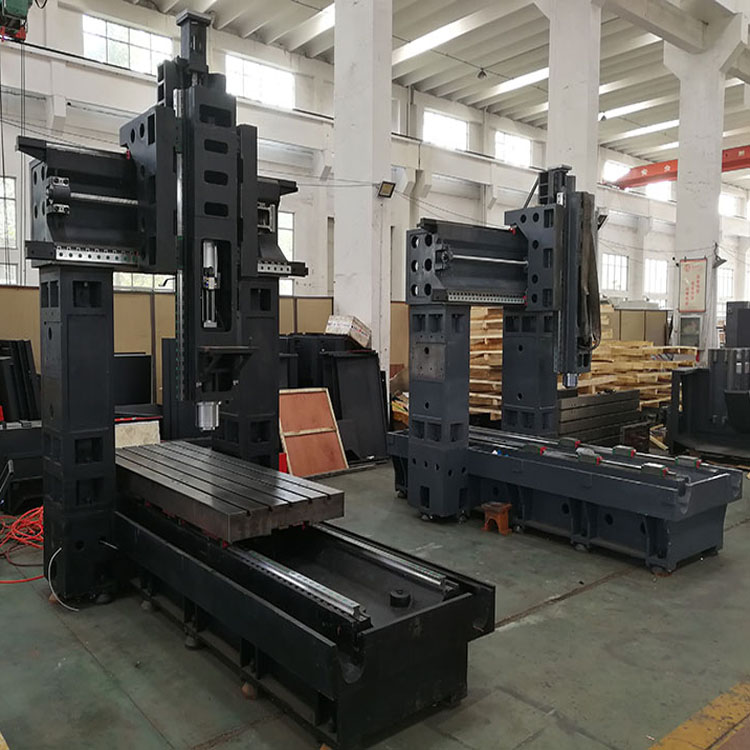

XK1610龍門加工中心屬于一款小型龍門加工中心。是一款在長春地區熱銷的龍門加工中心型號。該龍門機床為單立柱固定、工作臺移動結構,由床身、立柱、橫梁、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成。用戶在選擇龍門加工中心機床時首先要了解該龍門機床的一些具體參數,為了幫助客戶方便選擇,我們先介紹一下XK1610小型龍門加工中心的主要結構:

1.該型號龍門加工中心主要部件采用有限元分析進行優化,主要鑄鐵采用高強度鑄鐵金相組織穩定,經過時效、噴砂、回火等工藝處理,確保了龍門機床長期使用精度的穩定性。

2.該型號機床采用龍門式跨式結構,機床結構經三維變徑優化處理,減輕了機床強力切削產生的震動、提高了機床的剛性。橫梁設計為梯形式結構,具有剛性強結構好強力切削的優勢 。

3.該型號龍門機床選用高速高剛性主軸單元,X/Y/Z三軸均采用大扭矩伺服電機。

4.龍門機床X/Y/Z三軸均選用臺灣原裝品牌高精度高強度滾珠絲杠及日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。

5.龍門機床X/Y導軌設計為線軌選用臺灣上銀品牌滾柱重載導軌,Z軸為硬軌,固定面采用高頻淬火工藝處理經過精密磨削;滑動面采用高強度耐磨材塑帶鑲貼處理。保證了龍門機床的精度。

XK1610小型龍門加工中心配置:

臺灣新代系統  臺灣絲杠

日本NSK軸承,臺灣增壓缸,臺灣鎖緊螺母等

可選擇日本發那科系統或德國西門子品牌數控系統。

我公司還可以根據客戶產品加工要求量身定制各種行程參數龍門加工中心機床。

XK1610小型龍門加工中心主要技術參數:

行程

X軸行程

mm

1600

Y軸行程

mm

1200

Z軸行程

mm

800

工作臺

長度

mm

1800

寬度

mm

800

工作臺載重

kg

2000

T型槽

T槽寬

mm

22

槽數

5

槽距

mm

170

精度

定位精度

mm

300/±0.005

重復定位精度

mm

300/±0.003

主軸

錐度標準

BT50

轉速

rpm

50-4000

主軸傳動系統

大扭力齒形帶

可配齒輪減速器

主軸功率

kw

18.5

XYZ絲桿直徑

mm

快速移動

m/min

12/12/10

X/Y/Z 3軸驅動系統

同軸直接驅動

主軸中心至Z軸導軌距離

mm

165

主軸端面至工作臺面距離

mm

150-950

龍門寬度

mm

1200

機床尺寸(長**高)

mm

5200*2300*3600

機床重量

kg

15000
